投稿者 あき
あきです。
リトルカブのポート研磨、完了しました。
かなりの労力を使うことが予想されましたが、ゆっくり慎重にやって2時間くらいで終わりました。
使った工具はコレ
削る先端のモノ(名前が分からない)は高かった!
1本、2,000円でした。。
安いものだとすぐに悪くなってしまったり、研磨効率が悪いんだって。
プロの人のブログに書いてありました。
さすがに良いものだけあって、削れる削れる☆
だから2時間くらいで終わりました。
研磨する前(吸気側)
(排気側)
こちらが研磨した後(吸気側)
(排気側)
もっと削ろうか迷いましたが、なにせ素人なので心配になってここで終了しました!
削りカスがバルブ内に残っては「絶対に」いけないので、パーツクリーナーまるごと1本使って洗浄した。
排気側のポートは、キタコなどが出しているスーパーヘッドなどもあまり大きくなってないらしく、そこまで拡張する必要がないらしい!(でもやっぱり大きくなってます)
圧力の問題がどーのこーのらしいけど、詳しくは分かりません。笑
う〜ん、これで大丈夫なのかな><
次はバルブの組立てです。
これを吸気側・排気側に取り付けます
再びバルブスプリングコンプレッサーの出番です。
コッターですが、割り箸の先端を細く削ったものでつまみ、取り付けました
割り箸ってけっこう使えるから、工具箱の中に入れてます☆
あとはプラハンで軽く叩いてなじませ…
完成〜〜〜☆
けっこう早く終わりました。
所用時間:2時間30分
あとはカムシャフトを付けて…
ついにバイク本体に取り付けます!!!
ちゃんと走るかなぁ><
2ヶ月以上走ってません。新しいキャブレターと合うかなぁ、、。
楽しみのような、怖いような。
でも今回は楽しかったです☆
あき
2010/02/28
2010/02/23
リトルカブ ポート研磨へ(1)
投稿者 あき
あきです。
工具が届きました
ところで、この違いを見てください!
全然違いますよね!
左がキャブレターKEIHIN PD22のマニホールドの穴です。
右がノーマルの穴。
削ってこの段差をなくしたいんです!><
今回はバルブを外すだけ。
最初にシリンダーヘッドからカムシャフトを外しました。
カムシャフトを外すと、バルブスプリングが見えます
バルブスプリングコンプレッサーを使って、このバネを縮ませます。
こんな感じではさむ
吸気側・排気側ともに、同じことをします。
すると小さな物がポロっと。コッターですね。
こんな感じ
今回はここで終了!
15分くらいかな…すぐ終わってしまった。
でも1つ心配なことが残りました。
バネを縮ませすぎたかも…。
なんか、、、変な音したもんな〜><
ビヨーンって…。
あとで比較したけど、2本とも同じ長さだった。
うーん、怖いな…。
次はポート研磨です!!!
あき
あきです。
工具が届きました
ところで、この違いを見てください!
全然違いますよね!
左がキャブレターKEIHIN PD22のマニホールドの穴です。
右がノーマルの穴。
削ってこの段差をなくしたいんです!><
今回はバルブを外すだけ。
最初にシリンダーヘッドからカムシャフトを外しました。
カムシャフトを外すと、バルブスプリングが見えます
バルブスプリングコンプレッサーを使って、このバネを縮ませます。
こんな感じではさむ
吸気側・排気側ともに、同じことをします。
すると小さな物がポロっと。コッターですね。
こんな感じ
今回はここで終了!
15分くらいかな…すぐ終わってしまった。
でも1つ心配なことが残りました。
バネを縮ませすぎたかも…。
なんか、、、変な音したもんな〜><
ビヨーンって…。
あとで比較したけど、2本とも同じ長さだった。
うーん、怖いな…。
次はポート研磨です!!!
あき
2010/02/22
リトルカブ シリンダーヘッド 〜 工具
投稿者 あき
あきです。
土曜日、リトルカブのポートを研磨して拡大する予定でした。
必要な工具を買うため、南海部品へ行きましたが…
店舗移転のため閉まっていて購入できず。
ノーマルのポートはこんな感じ(写真転用:http://www.geocities.jp/motohiko02/cub_syl-head_bunkai.html)
この穴が小さいのです!
小さいからパワーが十分に発揮されない(ボアアップしたら)。
でも逆に燃費が良くなるという利点もあります。
ポートを研磨するとき、ゴミが出たりするのでこのシリンダーヘッドを分解しないといけません。
それだけ精密な部分ということでしょう!
必要な工具はコレ
バルブスプリングコンプレッサー
タペットアジャストレンチ
シックネスゲージ
シリンダーヘッドを分解し、組立てるために必要な工具です。
こんな感じで使います
お店で買ったら、たぶん8000〜10000円近くいくかな><
ということで、通販にします。
ストレートという工具専門店がけっこう安い!
Straight
http://www.straight.co.jp/
ロックナットレンチはこのお店で買いました。
以上の3つで6000円くらいかな!
バルブスプリングコンプレッサーがやっぱり高い…。
他のメーカは7000円くらいします。
それにしても、
こういう特殊工具?は1回使ったら、次はいつ使うのか疑問になります…。
ロックナットレンチだって、クラッチ交換のときしか使わないだろうし。
バルブスプリングコンプレッサーはまだしも、シックネスゲージとか他で使うときあるのかなーと思います。
カスタムをするには、『パーツ&工具』のコストがかかるということですね><
パーツだけあっても何もできないもんな…。
しかしながら、シリンダーヘッドの分解・組立ては少し怖いです。
完全に未知の世界!
いちおうネットで調べてからやりますが、上手くいくかな?
なんか、メガネレンチだけでシリンダーヘッドを分解してる人もいました(笑)
すごいー!
リトルカブ復活には、まだ時間がかかりそうです。
あき
あきです。
土曜日、リトルカブのポートを研磨して拡大する予定でした。
必要な工具を買うため、南海部品へ行きましたが…
店舗移転のため閉まっていて購入できず。
ノーマルのポートはこんな感じ(写真転用:http://www.geocities.jp/motohiko02/cub_syl-head_bunkai.html)
この穴が小さいのです!
小さいからパワーが十分に発揮されない(ボアアップしたら)。
でも逆に燃費が良くなるという利点もあります。
ポートを研磨するとき、ゴミが出たりするのでこのシリンダーヘッドを分解しないといけません。
それだけ精密な部分ということでしょう!
必要な工具はコレ
バルブスプリングコンプレッサー
タペットアジャストレンチ
シックネスゲージ
シリンダーヘッドを分解し、組立てるために必要な工具です。
こんな感じで使います
お店で買ったら、たぶん8000〜10000円近くいくかな><
ということで、通販にします。
ストレートという工具専門店がけっこう安い!
Straight
http://www.straight.co.jp/
ロックナットレンチはこのお店で買いました。
以上の3つで6000円くらいかな!
バルブスプリングコンプレッサーがやっぱり高い…。
他のメーカは7000円くらいします。
それにしても、
こういう特殊工具?は1回使ったら、次はいつ使うのか疑問になります…。
ロックナットレンチだって、クラッチ交換のときしか使わないだろうし。
バルブスプリングコンプレッサーはまだしも、シックネスゲージとか他で使うときあるのかなーと思います。
カスタムをするには、『パーツ&工具』のコストがかかるということですね><
パーツだけあっても何もできないもんな…。
しかしながら、シリンダーヘッドの分解・組立ては少し怖いです。
完全に未知の世界!
いちおうネットで調べてからやりますが、上手くいくかな?
なんか、メガネレンチだけでシリンダーヘッドを分解してる人もいました(笑)
すごいー!
リトルカブ復活には、まだ時間がかかりそうです。
あき
2010/02/21
南海部品 岐阜店
投稿者 あき
あきです。
きのう岐阜県庁の近くまで行ったついでに、南海部品へ行きました。
そしたら…
つぶれてる!
土曜日にもかかわらず駐車場にロープがかけてあって、中に入れなくて最初はびっくりしました。
(岐阜の南海部品は、けっこう駐車場が広い)
よーく中を見たら、何もない…。
ポスターや看板、すべてがない…。
信じることができなくて、もう1回前を通過しましたが…ナイ!
あ〜もう岐阜もダメかと思って、帰宅後ネットで検索。
「南海部品 岐阜店 移転」と、南海部品のHPに書いてありました!!!
ほ〜、良かった!
これから完全に通販になるかもしれない!と少し不安でしたが、大丈夫でした。
そしてそして、移転場所が前より近くなった!!!
南海部品 岐阜店 移転先
住所:岐阜県岐阜市殿町6-611
大きな地図で見る
梅林公園の近くだね。
みなさんは梅林公園を知ってますか?
岐阜ではけっこう有名な場所です。
この辺りはバイク屋・車屋などが多いところですね。
もう少し東へ行くと、修理工場などが多い地域になります。
ん〜、南海部品は前より良いところへ出てきたのではないでしょうか!
バイク屋も近いし、お客さん増えるのでは!?
あき
あきです。
きのう岐阜県庁の近くまで行ったついでに、南海部品へ行きました。
そしたら…
つぶれてる!
土曜日にもかかわらず駐車場にロープがかけてあって、中に入れなくて最初はびっくりしました。
(岐阜の南海部品は、けっこう駐車場が広い)
よーく中を見たら、何もない…。
ポスターや看板、すべてがない…。
信じることができなくて、もう1回前を通過しましたが…ナイ!
あ〜もう岐阜もダメかと思って、帰宅後ネットで検索。
「南海部品 岐阜店 移転」と、南海部品のHPに書いてありました!!!
ほ〜、良かった!
これから完全に通販になるかもしれない!と少し不安でしたが、大丈夫でした。
そしてそして、移転場所が前より近くなった!!!
南海部品 岐阜店 移転先
住所:岐阜県岐阜市殿町6-611
大きな地図で見る
梅林公園の近くだね。
みなさんは梅林公園を知ってますか?
岐阜ではけっこう有名な場所です。
この辺りはバイク屋・車屋などが多いところですね。
もう少し東へ行くと、修理工場などが多い地域になります。
ん〜、南海部品は前より良いところへ出てきたのではないでしょうか!
バイク屋も近いし、お客さん増えるのでは!?
あき
2010/02/16
キャブレターKEIHIN PD22
投稿者 あき
あきです。
日曜日、キャブレター「KEIHIN PD22」が届きました。
メーカはSPタケガワです。
前の記事でも書きましたが、PB16かPD22にするか迷い…
他のブログを見たりして…、思い切ってPD22にしました><
中身はこんな感じ
写真を取り忘れましたが、インレットパイプ(マニホールドと言うもの?)もちゃんと入ってましたよ!
説明書を見て思いましたが、すげー簡単な説明(笑)
これ全然知らない人だと分かんないよ…と思いながら、ふむふむ読んでました。
1カ所、どうしても心配なところが残りました。
これです
フューエルコックです。
どこの穴にどのホースを繋げば良いかが分からない。
説明書に書かれていない…。
どうしようかと悩みながら、リトルカブを見に行きました。
そしたらPC20と同じようなフューエルコック。
よく考えたら、PC20と同じでした!
これは流用できるのでは?
これがPC20のフューエルコック(写真、荒くてごめんね><)
そして今回は1時間だけと時間を決めて、いざ分解!
いや〜分解は楽しいなぁ☆
ゆっくりやっていたら、あっという間に1時間が過ぎてしまった。
PC20のフューエルコックはそのまま残して、キャブレターを外して、エンジンヘッドも外した。
ホコリがかぶらないようにビニール袋をかぶせて、今回は終了!
あとは、ヘッドのポート研磨、キャブレターの調整かな。
この新しいPD22、合うと良いな〜><
今回は少しだったけど、楽しかったです☆
あき
あきです。
日曜日、キャブレター「KEIHIN PD22」が届きました。
メーカはSPタケガワです。
前の記事でも書きましたが、PB16かPD22にするか迷い…
他のブログを見たりして…、思い切ってPD22にしました><
中身はこんな感じ
写真を取り忘れましたが、インレットパイプ(マニホールドと言うもの?)もちゃんと入ってましたよ!
説明書を見て思いましたが、すげー簡単な説明(笑)
これ全然知らない人だと分かんないよ…と思いながら、ふむふむ読んでました。
1カ所、どうしても心配なところが残りました。
これです
フューエルコックです。
どこの穴にどのホースを繋げば良いかが分からない。
説明書に書かれていない…。
どうしようかと悩みながら、リトルカブを見に行きました。
そしたらPC20と同じようなフューエルコック。
よく考えたら、PC20と同じでした!
これは流用できるのでは?
これがPC20のフューエルコック(写真、荒くてごめんね><)
そして今回は1時間だけと時間を決めて、いざ分解!
いや〜分解は楽しいなぁ☆
ゆっくりやっていたら、あっという間に1時間が過ぎてしまった。
PC20のフューエルコックはそのまま残して、キャブレターを外して、エンジンヘッドも外した。

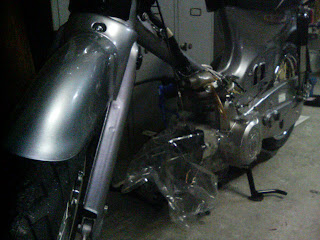

ホコリがかぶらないようにビニール袋をかぶせて、今回は終了!
あとは、ヘッドのポート研磨、キャブレターの調整かな。
この新しいPD22、合うと良いな〜><
今回は少しだったけど、楽しかったです☆
あき
2010/02/12
いつになったらこんな走りができるのか…。
投稿者 あき
あきです。
これだけリトルカブに乗ってないのは、本当に初めてです。
いちおう暖気は2日に1回程度しています。
はぁ〜
いつになったら、この頃の走りができるのだろう。
88ccから106ccにボアアップしたけど、この動画のとき以上の走りができるのだろうか。
ポート研磨に、新しいキャブレター。
たぶんメインジェットなど交換しなければならない。
上手くいけば良いなぁ><
あき
あきです。
これだけリトルカブに乗ってないのは、本当に初めてです。
いちおう暖気は2日に1回程度しています。
はぁ〜
いつになったら、この頃の走りができるのだろう。
88ccから106ccにボアアップしたけど、この動画のとき以上の走りができるのだろうか。
ポート研磨に、新しいキャブレター。
たぶんメインジェットなど交換しなければならない。
上手くいけば良いなぁ><
あき
2010/02/04
どっちにしようか。
投稿者 あき
あきです。
キャブレターをどっちにするか悩んでいます。
リトルカブを106ccにボアアップしたのは良いですが、キャブレターで苦戦。
最初はケイヒンPC20でメインジェットなどを交換してみましたが、結局ダメ!
やっぱりPC20だと小さいということでしょうか。
それよりも大きい「ケイヒンPB16」か「ケイヒンPD22」で、どっちにするか…。
価格も決して安くないので、失敗はしたくないところ。
ケイヒンPB16(¥16,000)
ケイヒンPD22(¥23,500)
PD22のほうが、PB16より大きいです。
価格が全然違うところが怖いんだよね、、。
PB16はノーマルエアクリーナを使うので、いろいろと安いようですね。
PD22はパワーフィルター&メインジェットまで付いてるし、やっぱり高い。
そして一番悩ましいところが、
PD22はノーマルヘッドに対応してないかもしれない、ということ。
SPタケガワには「Sステージ」や「Rステージ」などのカスタム段階?があるのですが、
僕の106ccボアアップキットは「Sステージ」なのです。
SPタケガワのカタログには、PD22は「Rステージ」対応と書いてあります。
そりゃこのまま通りにいけばPB16を買った方が良いんだろうけど、「Sステージ」と「Rステージ」の明確な違いはなんだろうか!?
ヘッドのポートの大きさの違い?
それかヘッドの中身の違い?
じゃあヘッドのポートを大きくすれば、PD22でも良いのかな?
…という疑問が渦めいています。
110ccのボアアップバイクにPB16を使っていた人が、PD22に交換して良くなった!という記事を見ますし。
そろそろリトルカブを走れるようにしないと、生活にも支障が出ます。
まじめに直さないといけません。
もう1回やり直すことにならないように、1発で良い感じにしたい。。。
あ〜どっちが良いのかな…。
あき
あきです。
キャブレターをどっちにするか悩んでいます。
リトルカブを106ccにボアアップしたのは良いですが、キャブレターで苦戦。
最初はケイヒンPC20でメインジェットなどを交換してみましたが、結局ダメ!
やっぱりPC20だと小さいということでしょうか。
それよりも大きい「ケイヒンPB16」か「ケイヒンPD22」で、どっちにするか…。
価格も決して安くないので、失敗はしたくないところ。
ケイヒンPB16(¥16,000)
ケイヒンPD22(¥23,500)
PD22のほうが、PB16より大きいです。
価格が全然違うところが怖いんだよね、、。
PB16はノーマルエアクリーナを使うので、いろいろと安いようですね。
PD22はパワーフィルター&メインジェットまで付いてるし、やっぱり高い。
そして一番悩ましいところが、
PD22はノーマルヘッドに対応してないかもしれない、ということ。
SPタケガワには「Sステージ」や「Rステージ」などのカスタム段階?があるのですが、
僕の106ccボアアップキットは「Sステージ」なのです。
SPタケガワのカタログには、PD22は「Rステージ」対応と書いてあります。
そりゃこのまま通りにいけばPB16を買った方が良いんだろうけど、「Sステージ」と「Rステージ」の明確な違いはなんだろうか!?
ヘッドのポートの大きさの違い?
それかヘッドの中身の違い?
じゃあヘッドのポートを大きくすれば、PD22でも良いのかな?
…という疑問が渦めいています。
110ccのボアアップバイクにPB16を使っていた人が、PD22に交換して良くなった!という記事を見ますし。
そろそろリトルカブを走れるようにしないと、生活にも支障が出ます。
まじめに直さないといけません。
もう1回やり直すことにならないように、1発で良い感じにしたい。。。
あ〜どっちが良いのかな…。
あき
