投稿者 あき
あきです。
先々月、リトルカブのシリンダーヘッドを交換しました。
そもそも交換した理由は、ポートの大きさの比率(自分で研磨した)がおかしくなっていて、減速しているとマフラーから「ぐしゃっ!」という異音がしていたからです。
正確なことが分かりませんが、たぶん、燃焼していない混合気が原因かな?と思っています。
で、
新しいシリンダーヘッドに交換した結果。
「ぐしゃっ!」という異音はしなくなりました!!!!!
やはりポートの比率がおかしかったのかな。。そうとしか思えない。勝手に自分で研磨して、ポートの大きさをめちゃくちゃにしてしまった。
あき
2011/12/15
2011/12/10
リトルカブ チェーン スプロケ 交換
投稿者 あき
あきです。
リトルカブのチェーン&前後スプロケを交換しました。

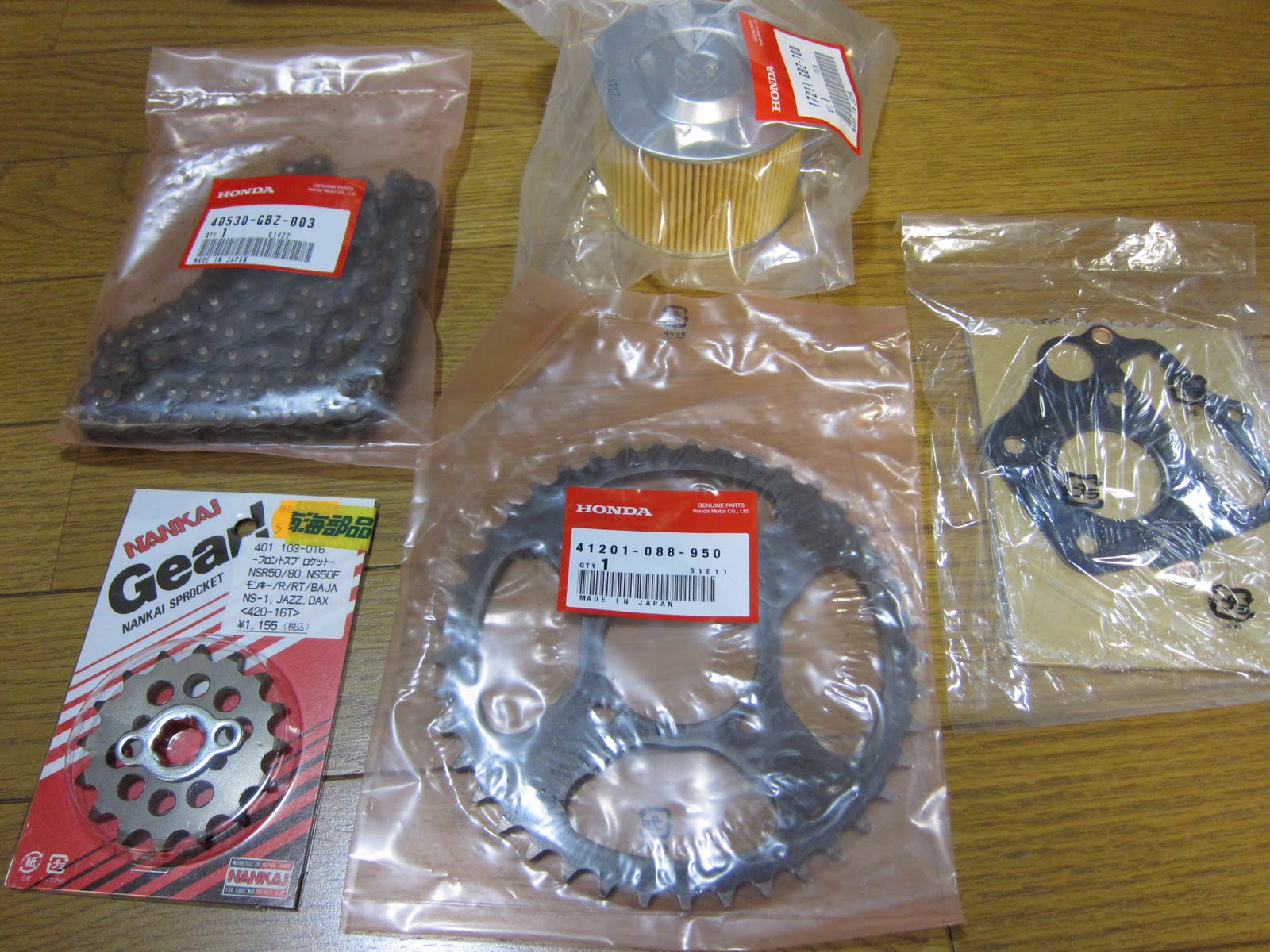

注文してあった部品が届いた
左下の前スプロケ(16丁)は、南海部品で買いました。
はじめに後ろのタイヤを外します
古い後ろのスプロケまで外します
新しいものと比べてみると・・・
ぱっと見ただけでは、よく分からんなぁ(笑)
歯の辺りをじっくり見てみると・・・
古いほうは溝が少し深くなっている。そして歯のとんがり具合が不均一か、な?
あとは元に戻して行くだけです。
タイヤと一緒に、車体に付けます
話の中では全然触れていないけど、リアブレーキの部品も外したりしないといけないです!
次に新しいチェーンをひとまず付けます。
やっていて知ったのですが、前側のスプロケを外すにはチェーンをつなげておかないとできないです!!!!!
チェーンなしだとリアブレーキで固定できなくて、スプロケがくるくる回ってしまいます><
左手でリアブレーキを効かせながら、右手で前側のスプロケのネジを外しました
チェーンの張りは、指で上下に1〜1.5cmくらい動かせるのが良いみたいです
あとはカバーを付けて・・・
完成!!!!!
とりあえず走れるようになったので、安心です
あき
あきです。
リトルカブのチェーン&前後スプロケを交換しました。
注文してあった部品が届いた
左下の前スプロケ(16丁)は、南海部品で買いました。
はじめに後ろのタイヤを外します
古い後ろのスプロケまで外します
新しいものと比べてみると・・・
ぱっと見ただけでは、よく分からんなぁ(笑)
歯の辺りをじっくり見てみると・・・
古いほうは溝が少し深くなっている。そして歯のとんがり具合が不均一か、な?
あとは元に戻して行くだけです。
タイヤと一緒に、車体に付けます
話の中では全然触れていないけど、リアブレーキの部品も外したりしないといけないです!
次に新しいチェーンをひとまず付けます。
やっていて知ったのですが、前側のスプロケを外すにはチェーンをつなげておかないとできないです!!!!!
チェーンなしだとリアブレーキで固定できなくて、スプロケがくるくる回ってしまいます><
左手でリアブレーキを効かせながら、右手で前側のスプロケのネジを外しました
チェーンの張りは、指で上下に1〜1.5cmくらい動かせるのが良いみたいです
あとはカバーを付けて・・・
完成!!!!!
とりあえず走れるようになったので、安心です
あき
2011/12/09
2011/12/07
リトルカブのチェーン
投稿者 あき
あきです。
先日、駅からの帰り道、いきなりバイクが動かなくなりました。
タイヤがまったく動かないので、「これはチェーンがおかしい」とすぐに気づきました。
そしてバイクを自宅に持ち帰り、チェーンカバーを外してみると、チェーンがスプロケから外れていました。
後ろのスプロケの歯が、もうダメになってるぽいですね。溝が深くなりすぎている
前のスプロケは16丁(ボアアップしたから。ノーマルはたしか14丁?15丁?)
後ろのスプロケは41丁(リトルカブ・セル付き)
後ろのスプロケはまだ1回も交換したことがなかったので、さすがにもうダメみたいですね。
もうすぐ走行距離20000キロになります。
そして、ホンダドリームに新しいパーツを注文!
店員さんの話によると、「スプロケは10000キロで交換するべき」だそうです。
なるほど〜勉強になるわ〜
パーツが届き次第、リトルカブを直すつもりです
あき
あきです。
先日、駅からの帰り道、いきなりバイクが動かなくなりました。
タイヤがまったく動かないので、「これはチェーンがおかしい」とすぐに気づきました。
そしてバイクを自宅に持ち帰り、チェーンカバーを外してみると、チェーンがスプロケから外れていました。
後ろのスプロケの歯が、もうダメになってるぽいですね。溝が深くなりすぎている
前のスプロケは16丁(ボアアップしたから。ノーマルはたしか14丁?15丁?)
後ろのスプロケは41丁(リトルカブ・セル付き)
後ろのスプロケはまだ1回も交換したことがなかったので、さすがにもうダメみたいですね。
もうすぐ走行距離20000キロになります。
そして、ホンダドリームに新しいパーツを注文!
店員さんの話によると、「スプロケは10000キロで交換するべき」だそうです。
なるほど〜勉強になるわ〜
パーツが届き次第、リトルカブを直すつもりです
あき
2011/10/16
リトルカブ EXガスケット
投稿者 あき
あきです。
足りない部品を買ってきて、取り付けました。
今回はレーシングワールド名古屋店でパーツを買いました。
レーシングワールドはお店が大きいですよね。スタッフも多い気がします。
シリンダーヘッドとマフラーのつなぎ目にあるガスケット
もっと高いかな〜と思っていたけど、意外とお値打ちだった。
ついでに消耗品のプラグとウィンカーランプも買いました。
さっそく新しいガスケットを付け替えました!
まずはマフラーを外して・・・
ガスケット
こんな感じに付ける
このガスケットを手に持ってわかったけど、こりゃ新しいのじゃないとダメだわ。
前のシリンダーヘッドから古いガスケットを外して、新しいシリンダーヘッドにまた使ってたんだけど、、
古いガスケットは潰れてた。新しいガスケットみたいに厚みはない・・・
マフラーをシリンダーヘッドに付けると、そのネジの力でこのガスケットが上手い具合に潰れて隙間がなくなって、排気漏れしないってことだと知りました。
なるほど。ふむ
所要時間:30分
あき
あきです。
足りない部品を買ってきて、取り付けました。
今回はレーシングワールド名古屋店でパーツを買いました。
レーシングワールドはお店が大きいですよね。スタッフも多い気がします。
シリンダーヘッドとマフラーのつなぎ目にあるガスケット
もっと高いかな〜と思っていたけど、意外とお値打ちだった。
ついでに消耗品のプラグとウィンカーランプも買いました。
さっそく新しいガスケットを付け替えました!
まずはマフラーを外して・・・
ガスケット
こんな感じに付ける
このガスケットを手に持ってわかったけど、こりゃ新しいのじゃないとダメだわ。
前のシリンダーヘッドから古いガスケットを外して、新しいシリンダーヘッドにまた使ってたんだけど、、
古いガスケットは潰れてた。新しいガスケットみたいに厚みはない・・・
マフラーをシリンダーヘッドに付けると、そのネジの力でこのガスケットが上手い具合に潰れて隙間がなくなって、排気漏れしないってことだと知りました。
なるほど。ふむ
所要時間:30分
あき
2011/10/11
リトルカブ シリンダーヘッド交換3
投稿者 あき
あきです。
あとはエンジン部分を元に戻すだけです!
カブ系エンジンには決まりがあって、まず矢印のところを見てください。
穴の中をのぞいて、T時が見えるようにします(分かりにくくてごめん)。
次に、切れ目と丸を同じ高さにします。
たぶんカブ系エンジンはみんな同じだと思います。
あとはちゃちゃーっと組立てます。
そして最後の怖いところ。
むかし思いっきり締め過ぎて、ネジ山がなめてしまったところ・・・
そのせいでシリンダースタッドボルトまで交換するはめに・・・
もしかしたらここが一番怖いかもしれない、マジで。
自分の感覚を信じて失敗したから、トルクレンチを買ったのです、、。
トルクレンチ
強さは「0.8〜1.2 kg-m」
これで良いのかなーってトルクレンチを使っていても思います(汗)
マフラーを付けて、完成だ!!!と思ったら、また足りない部品が判明。
マフラーとシリンダーヘッドを繋ぐところのガスケットが足りませんでした。
南海部品へ行ったら「今ちょうど売切れました!」って。。。
マジかいな!?笑
仕方なく今まで使っていたガスケットを流用・・・。これ大丈夫かな???
不安な箇所が3つ残りましたが、いちおう完成〜〜〜!!
シリンダーヘッド、ぴかぴか☆
新しいエンジンオイル入れて・・・
いざエンジンスタートォォォ!!
お〜〜〜〜〜
ふつうにエンジンかかった!←当たり前か(笑)
まだ新しいエンジンなので50km/hくらいしか出せませんが、今のところ問題なし。
あとはキャブレターの調整くらいかな。シリンダーヘッドの穴の大きさ変わったし、これから冬になって寒くなる。
プラグもなぜか真っ白だったし、キャブレターの調整はまったく上手くいきません。難しい・・・
これからもリトルカブ、よろしく!!
あき
あきです。
あとはエンジン部分を元に戻すだけです!
カブ系エンジンには決まりがあって、まず矢印のところを見てください。
穴の中をのぞいて、T時が見えるようにします(分かりにくくてごめん)。
次に、切れ目と丸を同じ高さにします。
たぶんカブ系エンジンはみんな同じだと思います。
あとはちゃちゃーっと組立てます。
そして最後の怖いところ。
むかし思いっきり締め過ぎて、ネジ山がなめてしまったところ・・・
そのせいでシリンダースタッドボルトまで交換するはめに・・・
もしかしたらここが一番怖いかもしれない、マジで。
自分の感覚を信じて失敗したから、トルクレンチを買ったのです、、。
トルクレンチ
強さは「0.8〜1.2 kg-m」
これで良いのかなーってトルクレンチを使っていても思います(汗)
マフラーを付けて、完成だ!!!と思ったら、また足りない部品が判明。
マフラーとシリンダーヘッドを繋ぐところのガスケットが足りませんでした。
南海部品へ行ったら「今ちょうど売切れました!」って。。。
マジかいな!?笑
仕方なく今まで使っていたガスケットを流用・・・。これ大丈夫かな???
不安な箇所が3つ残りましたが、いちおう完成〜〜〜!!
シリンダーヘッド、ぴかぴか☆
新しいエンジンオイル入れて・・・
いざエンジンスタートォォォ!!
お〜〜〜〜〜
ふつうにエンジンかかった!←当たり前か(笑)
まだ新しいエンジンなので50km/hくらいしか出せませんが、今のところ問題なし。
あとはキャブレターの調整くらいかな。シリンダーヘッドの穴の大きさ変わったし、これから冬になって寒くなる。
プラグもなぜか真っ白だったし、キャブレターの調整はまったく上手くいきません。難しい・・・
これからもリトルカブ、よろしく!!
あき
2011/10/07
リトルカブ シリンダーヘッド交換2
投稿者 あき
あきです。
帰宅後、1時間だけ作業をしました。
今回はシリンダーヘッドの中身を組立てました。
まず「ステムシール」をはめます。
装着後
ここで気になる箇所が…。この隙間です!
おもいっきり押しても隙間はなくならないし、これで大丈夫なのか?
もしかしたら外れてしまうかもしれないという恐怖・・・
そこからエンジンオイルが漏れて、エンジンが壊れるみたいな・・・
想像するだけで怖いです(汗)
とりあえずこのまま作業続行!
次にバルブとバルブスプリングを付けます。バルブスプリングコンプレッサーを使います。
装着後
反対側も同じことをして、完了。
次にカムシャフト(キタコのハイカムシャフト。ボアアップ用)、ロッカーアームを入れます。
ここでエンジンオイルをベタベタになるくらい注入!
そしてシックネスゲージ、9ミリのメガネレンチ、タペットアジャストレンチを使って微調整をします。
ハイカムシャフトの場合
排気側 0.06ミリ
吸気側 0.05ミリ
こんな感じ
今回はここまで〜
はじめてシリンダーヘッドの分解・組立てをしたとき、肝心なタペットクリアランスの調整の写真が1枚も撮れなかったから、今回は意識して撮った(笑)
所要時間:1時間
あき
あきです。
帰宅後、1時間だけ作業をしました。
今回はシリンダーヘッドの中身を組立てました。
まず「ステムシール」をはめます。
装着後
ここで気になる箇所が…。この隙間です!
おもいっきり押しても隙間はなくならないし、これで大丈夫なのか?
もしかしたら外れてしまうかもしれないという恐怖・・・
そこからエンジンオイルが漏れて、エンジンが壊れるみたいな・・・
想像するだけで怖いです(汗)
とりあえずこのまま作業続行!
次にバルブとバルブスプリングを付けます。バルブスプリングコンプレッサーを使います。
装着後
反対側も同じことをして、完了。
次にカムシャフト(キタコのハイカムシャフト。ボアアップ用)、ロッカーアームを入れます。
ここでエンジンオイルをベタベタになるくらい注入!
そしてシックネスゲージ、9ミリのメガネレンチ、タペットアジャストレンチを使って微調整をします。
ハイカムシャフトの場合
排気側 0.06ミリ
吸気側 0.05ミリ
こんな感じ
今回はここまで〜
はじめてシリンダーヘッドの分解・組立てをしたとき、肝心なタペットクリアランスの調整の写真が1枚も撮れなかったから、今回は意識して撮った(笑)
所要時間:1時間
あき
2011/10/06
リトルカブ シリンダーヘッド交換1
投稿者 あき
あきです。
コンのベンリィ清掃に触発され、僕のリトルカブで気になっているところを直そうと試みました。
今気になっているところは、マフラーから出る グシャッ! という異音・・・
走っていて減速すると、グシャッというやばい音がマフラーからするのです。
たぶんシリンダーヘッドのポート研磨が原因だと思っています。ポートの大きさにはちゃんと決まった大きさがあるのに、何も考えずに研磨してしまった(というか指定の比率がわからない)。
で、ちゃんと燃焼しなかった混合気がマフラーから変な音とともに出ているのでは?と。
研磨したポート
吸気側
排気側
この研磨したシリンダーヘッドを交換したいので、新しいシリンダーヘッドを注文しました。
純正のものが欲しかったのでホンダドリームにて注文。ガスケットも一緒に注文しました。
ひさしぶりのリトルカブ分解です。分解するのは楽だから良い〜
一度シリンダーヘッドをすべて分解したことがあったので、ちゃちゃっとできました。
バルブスプリングコンプレッサーを使って、バルブも外しました。
と、ここで問題が発生
部品が足りない!!!!!
「ステムシール」という部品を注文するの忘れた・・・
ステムシールはこの中にはまっています
このステムシールは1回しか使えない。なので新しいものを注文しないといけないのです。
夜のうちに全部終わらそうと思っていたけど、ここで作業中断!
次の日、南海部品へ行きました。やっぱり純正が欲しかったけど時間がかかるのでCF POSHのステムシールを購入!
ステムシール
また時間があるときに作業開始です。
あき
あきです。
コンのベンリィ清掃に触発され、僕のリトルカブで気になっているところを直そうと試みました。
今気になっているところは、マフラーから出る グシャッ! という異音・・・
走っていて減速すると、グシャッというやばい音がマフラーからするのです。
たぶんシリンダーヘッドのポート研磨が原因だと思っています。ポートの大きさにはちゃんと決まった大きさがあるのに、何も考えずに研磨してしまった(というか指定の比率がわからない)。
で、ちゃんと燃焼しなかった混合気がマフラーから変な音とともに出ているのでは?と。
研磨したポート
吸気側
排気側
この研磨したシリンダーヘッドを交換したいので、新しいシリンダーヘッドを注文しました。
純正のものが欲しかったのでホンダドリームにて注文。ガスケットも一緒に注文しました。
ひさしぶりのリトルカブ分解です。分解するのは楽だから良い〜
一度シリンダーヘッドをすべて分解したことがあったので、ちゃちゃっとできました。
バルブスプリングコンプレッサーを使って、バルブも外しました。
と、ここで問題が発生
部品が足りない!!!!!
「ステムシール」という部品を注文するの忘れた・・・
ステムシールはこの中にはまっています
このステムシールは1回しか使えない。なので新しいものを注文しないといけないのです。
夜のうちに全部終わらそうと思っていたけど、ここで作業中断!
次の日、南海部品へ行きました。やっぱり純正が欲しかったけど時間がかかるのでCF POSHのステムシールを購入!
ステムシール
また時間があるときに作業開始です。
あき
2011/10/02
コン 〜 ベンリィ2 〜
投稿者 あき
あきです。
この前、コンのベンリィのキャブレターをきれいにしました。
彼のベンリィはもうすぐ走行距離20,000キロになるらしいです。125cc以下のバイクにとっては、すごい距離です。
まだ1回もキャブレターの清掃をしたことがなかったみたいなので、どれだけ汚れているのか少し心配でした。
中を開けてみると・・・
きれい!!
少し黒色の不純物がありましたが、キャブレターの中はきれいでした。
そしてメインジェットやスロージェットを外してみると・・・
白いカスが付いている
そうです。この汚れを取るのが一番重要なのです。
この白いカスはエンストの原因になったりします。
メインジェットやスロージェットの小さい穴にカスが入ってしまい、ガソリンが上手く流れなくなってしまいます。
きれいにした効果はすぐに出ないと思いますが、これでまた長い間良い感じにベンリィを運転できることでしょう!
ちなみに今回、キャブクリーナーを使いませんでした。
使ったのは、普通のパーツクリーナーと缶のエアブラシ。これで十分だと思います。
本格的にキャブレターの清掃がしたかったらキャブクリーナーを買うべきですが、なにせ高いので・・・笑
大切に乗って、めざせ100,000kmですね!!!!!
追記
コンからメールがありました。
キャブをきれにしてから、バイクのフィーリングが良くなったみたいです。
さっそく効果が実感できるとは、きれいにしたかいがありましたね!!!!!
あき
あきです。
この前、コンのベンリィのキャブレターをきれいにしました。
彼のベンリィはもうすぐ走行距離20,000キロになるらしいです。125cc以下のバイクにとっては、すごい距離です。
まだ1回もキャブレターの清掃をしたことがなかったみたいなので、どれだけ汚れているのか少し心配でした。
中を開けてみると・・・
きれい!!
少し黒色の不純物がありましたが、キャブレターの中はきれいでした。
そしてメインジェットやスロージェットを外してみると・・・
白いカスが付いている
そうです。この汚れを取るのが一番重要なのです。
この白いカスはエンストの原因になったりします。
メインジェットやスロージェットの小さい穴にカスが入ってしまい、ガソリンが上手く流れなくなってしまいます。
きれいにした効果はすぐに出ないと思いますが、これでまた長い間良い感じにベンリィを運転できることでしょう!
ちなみに今回、キャブクリーナーを使いませんでした。
使ったのは、普通のパーツクリーナーと缶のエアブラシ。これで十分だと思います。
本格的にキャブレターの清掃がしたかったらキャブクリーナーを買うべきですが、なにせ高いので・・・笑
大切に乗って、めざせ100,000kmですね!!!!!
追記
コンからメールがありました。
キャブをきれにしてから、バイクのフィーリングが良くなったみたいです。
さっそく効果が実感できるとは、きれいにしたかいがありましたね!!!!!
あき
